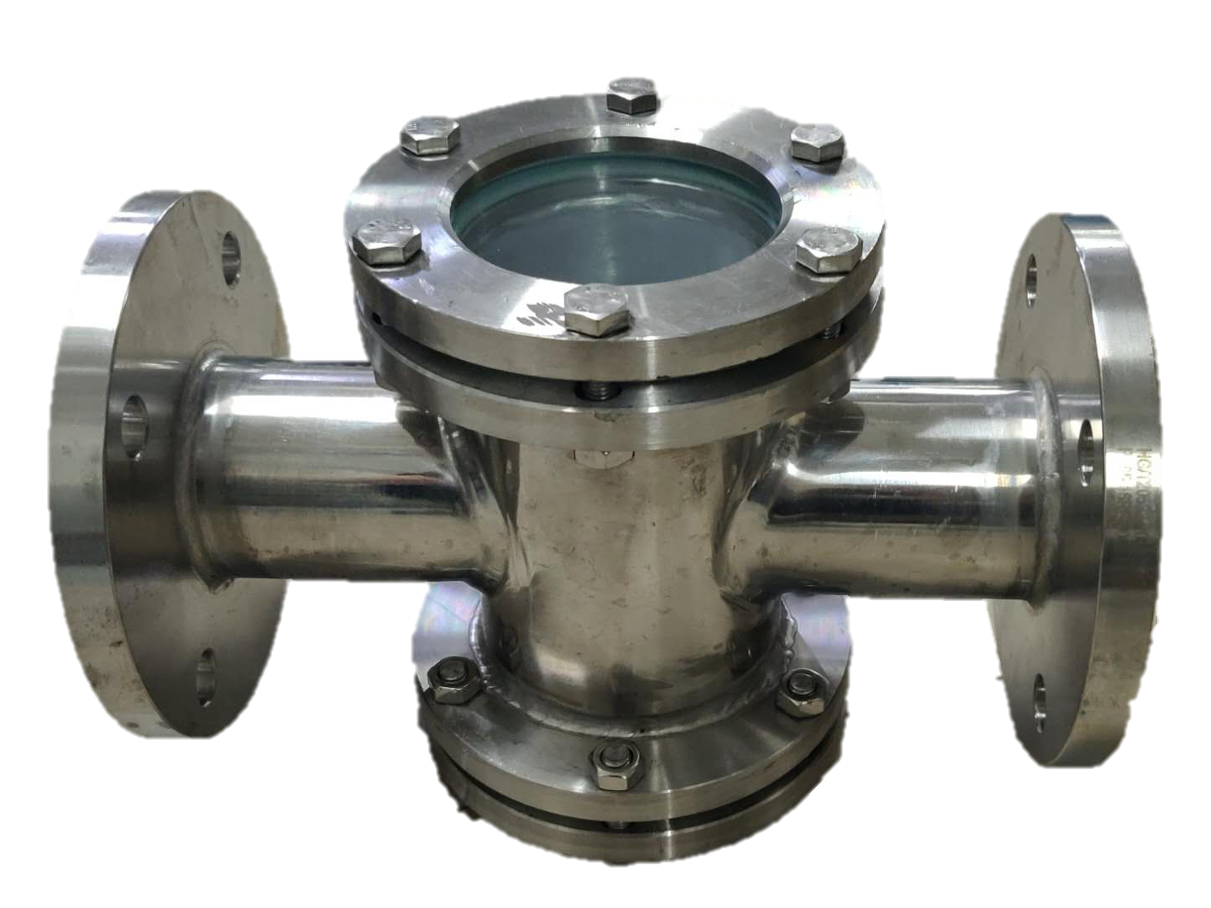

四通视镜

四通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

四通视镜

主要技术参数：

壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。

视窗材质：钢化硼硅玻璃、石英玻璃。

密封材质：丁腈橡胶、聚四氟乙烯。

工作压力（MPa）：≤0.6

工作温度（℃）：0~200℃

连接方式：焊接，快装，螺纹，法兰。

四通视镜具有安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。

四通视镜参照《化工管道手册》和NB/T 47017-2011《压力容器视镜》等有关资料设计制造，也可按设计制造。接管法兰一般按HG0594-97标准执行。

用途：视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

结构：视镜主要由视镜底板、视镜玻璃、阀门组件等组成。

由不锈钢结构和玻璃组成。在食品加工、化妆品、制药和精细化工业中，可以通过它清晰并且的观察到物料的流动。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
